Produtos / Transdutores (Transmissores) de Corrente AC

   Modelos de transdutores (Transmissores) de corrente AC com saída 0-5V, 0-10V, 0-20mA, 4-20mA, 5-0V, 10-0V, 20-0mA, 20-4mA, ±5V, ±10V, ±20mA, RS485-MODBUS, outros.


   Transdutores (Transmissores) de Corrente Janelados:
Possuem um sistema de medida direta que dispensa a utilização de TCs. Basta a passagem do condutor da corrente pela janela ,localizada no próprio encapsulamento do transdutor, para se ter uma medida AC com isolamento galvânico e faixa de freqüência ampla. Tecnologia hall.

   Transdutores (Transmissores) de Corrente com Terminal: Geralmente utilizados em medidas de baixo valor de corrente. Nestes modelos, o condutor deve ser fixados nos terminais do transdutor. Possuem tecnologia hall que proporciona medidas com isolamento galvânico e faixa de freqüência ampla.




   Transdutores (Transmissores) de Corrente que utilizam sensor hall externo: Diferente dos modelos Janelados e de Terminais, que possuem os pontos de medida da corrente integrados na próprio encapsulamento padrão DIN de fixação em fundo de painel, os mesmos utilizam Sensores (sondas) de Corrente DC (Sensor de Efeito HALL) para executarem as medidas. Os mesmos são utilizados em casos onde a amplitude da corrente é alta ou os pontos de medida estão localizados remotamente (longe do painel).


Transdutores (Transmissores) de Corrente que utilizam sensores do tipo Rogowski: Utilizados para medidas AC de elevada amplitude, os sensores Rokowski  são flexíveis, com núcleo partido, não magnéticos e de fácil instalação.

Transdutores (Transmissores) de Corrente que utilizam TC (Transformador de Corrente): Utilizados para medidas AC. Necessitam de TCs (Transformadores de Corrente) para executarem as medidas. Os mesmos são ideais em casos onde a amplitude da corrente é alta ou os pontos de medida estão localizados remotamente (longe do painel).






   Observação: Podem trabalhar em conjunto com os multiplexadores (concentradores) da Linha MUX que possibilitam concentrar várias entradas analógicas em uma única saída também analógica. Ver mais detalhes clicando aqui.


   Para visualizar os modelos de transdutores de corrente AC, ver tabela abaixo. Para baixar a  especificação técnica, clicar em Baixar especificação .



Lista de Produtos

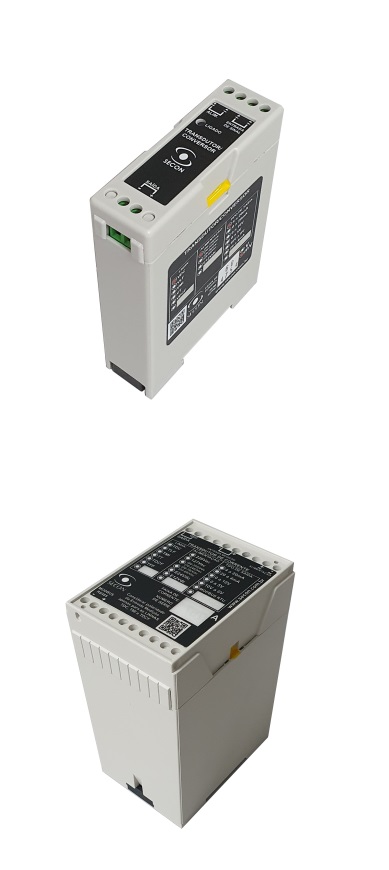

*Imagens no final da pagina
 Medidas RMS em qualquer frequência entre 40Hz e 500Hz
 Linha mTLF

1 Medida (mono); Medida Direta (conexão terminal)


0..20mA
0..30mA
0..40mA
0..50mA
0..75mA
0..100mA
0..150mA
0..200mA
0..300mA
0..400mA
0..500mA


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Trandutores de Corrente Linha mTLF
...... Foto

Download Manual

 Linha TLF

1 Medida (mono); Medida Direta (conexão terminal).

0..750mA
0..1A
0..1,2A
0..2A
0..2,5A
0..3A
0..5A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha TLF
...... Foto

Download Manual

 Linha TLF2P

2 Medidas (duplo); Medidas Diretas (conexão terminal).

0..750mA
0..1A
0..1,2A
0..2A
0..2,5A
0..3A
0..5A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha TLF2P
...... Foto

Download Manual

 Linha TLF3P

3 Medidas (triplo); Medidas Diretas (conexão terminal).

0..750mA
0..1A
0..1,2A
0..2A
0..2,5A
0..3A
0..5A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha TLF3P
...... Foto

Download Manual

 Linha CLF

1 Medida (mono); Medida Direta (janela para a passagem do condutor)

0..5A
0..10A
0..15A
0..20A
0..25A
0..30A
0..35A
0..40A
0..50A
0..75A
0..100A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha CLF
...... Foto

Download Manual

 Linha CLF2P

2 Medidas (duplo); Medidas Diretas (janelas para a passagem dos condutores)

0..5A
0..10A
0..15A
0..20A
0..25A
0..30A
0..35A
0..40A
0..50A
0..75A
0..100A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutor de Corrente Linha CLF2P
...... Foto

Download Manual

 Linha CLF3P

3 Medidas (triplo); Medidas Diretas (janelas para a passagem dos condutores)

0..5A
0..10A
0..15A
0..20A
0..25A
0..30A
0..35A
0..40A
0..50A
0..75A
0..100A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha CLF3P
...... Foto

Download Manual

 Linha RLF

1 Medida (mono); Medida através de sensor hall externo

0..35A
0..70A
0..100A
0..150A
0..250A
0..300A
0..400A
0..450A
0..600A
0..700A
0..1500A
0..2000A
0..3000A
0..3500A
0..5000A
0..7000A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha RLF
...... Foto

Download Manual

 Linha RLF2P

2 Medidas (duplo); Medidas através de sensores hall externo

0..35A
0..70A
0..100A
0..150A
0..250A
0..300A
0..400A
0..450A
0..600A
0..700A
0..1500A
0..2000A
0..3000A
0..3500A
0..5000A
0..7000A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha RLF2P
...... Foto

Download Manual

 Linha RLF3P

3 Medidas (triplo); Medidas através de sensores hall externo

0..35A
0..70A
0..100A
0..150A
0..250A
0..300A
0..400A
0..450A
0..600A
0..700A
0..1500A
0..2000A
0..3000A
0..3500A
0..5000A
0..7000A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha RLF3P
...... Foto

Download Manual

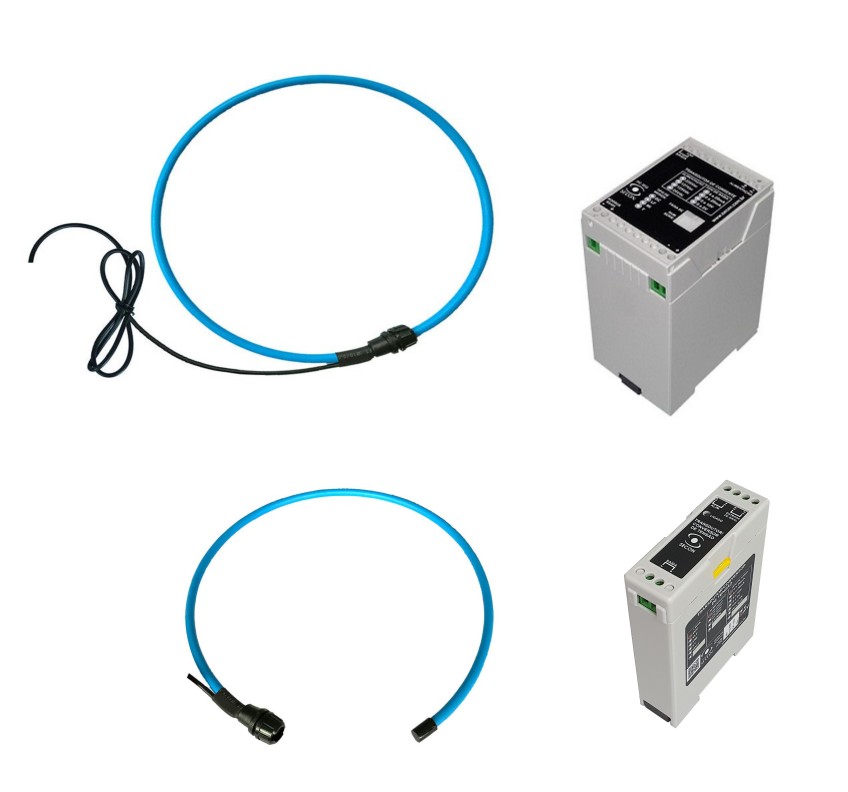

 Linha ROGLF

1 Medida (mono); Medida através de sensor Rogowski externo (TC Flexível)

0..200A; 0..250A
0..300A; 0..350A
0..400A; 0..450A
0..500A; 0..550A
0..600A; 0..750A
0..1000A; 0..1500A
0..2000A; 0..3000A
0..4000A; 0..5000A
0..6000A; 0..7000A
0..8000A; 0..9000A
0..10000A; 0..15000A
0..25000A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha ROGFF
...... Foto

Download Manual

 Linha ROGLF2P

2 Medidas (duplo); Medidas através de sensores Rogowski externos (TCs Flexíveis)

0..200A; 0..250A
0..300A; 0..350A
0..400A; 0..450A
0..500A; 0..550A
0..600A; 0..750A
0..1000A; 0..1500A
0..2000A; 0..3000A
0..4000A; 0..5000A
0..6000A; 0..7000A
0..8000A; 0..9000A
0..10000A; 0..15000A
0..25000A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha ROGFF2P
...... Foto

Download Manual

 Linha ROGLF3P

3 Medidas (triplo); Medidas através de sensores Rogowski externos (TCs Flexíveis)

0..200A; 0..250A
0..300A; 0..350A
0..400A; 0..450A
0..500A; 0..550A
0..600A; 0..750A
0..1000A; 0..1500A
0..2000A; 0..3000A
0..4000A; 0..5000A
0..6000A; 0..7000A
0..8000A; 0..9000A
0..10000A; 0..15000A
0..25000A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha ROGFF3P
...... Foto

Download Manual

 Medidas TRUE RMS em qualquer frequência entre 20Hz e 2kHz
 Linha TT

1 Medida (mono); Medida Direta (conexão terminal).

0..750mA
0..1A
0..1,2A
0..2A
0..2,5A
0..3A
0..5A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha TT
...... Foto

Download Manual

 Linha CT

1 Medida (mono); Medida Direta (janela para a passagem do condutor)


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha CT
...... Foto

Download Manual

 Linha RT

1 Medida (mono); Medida através de sensor hall externo

0..35A
0..70A
0..100A
0..150A
0..250A
0..300A
0..400A
0..450A
0..600A
0..700A
0..1500A
0..2000A
0..3000A
0..3500A
0..5000A
0..7000A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha RT
...... Foto

Download Manual

 Linha ROGT

1 Medida (mono); Medida através de sensor Rogowski externo (TC Flexível)

0..200A; 0..250A
0..300A; 0..350A
0..400A; 0..450A
0..500A; 0..550A
0..600A; 0..750A
0..1000A; 0..1500A
0..2000A; 0..3000A
0..4000A; 0..5000A
0..6000A; 0..7000A
0..8000A; 0..9000A
0..10000A; 0..15000A
0..25000A


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha ROGT
...... Foto

Download Manual

 Transdutores para TC e
para Sensores Rogowski (TC flexíveis)
 Entrada 1A e 5A

1 Medida (mono); Transdutores para TCs com saídas 1A ou 5A.

Qualquer TC com saída 1A ou 5A.


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha TLF
...... Foto

Download Manual

 Entrada 1A e 5A

2 Medidas (duplo); Transdutores para TCs com saídas 1A ou 5A.

Qualquer TC com saída 1A ou 5A.


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha TLF2P
...... Foto

Download Manual

 Entrada 1A e 5A

13 Medidas (triplo); Transdutores para TCs com saídas 1A ou 5A.

Qualquer TC com saída 1A ou 5A.


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha TLF3P
...... Foto

Download Manual

 Entrada 0,333V

1 Medida (mono); Transdutor para TC e sensor Rogowski (TC Fexível) com saída 0,333V.

Qualquer TC ou sensor Rogowski (TC Flexível) com saída 0,333V.


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

  Transdutores de Corrente Linha M1VFF
...... Foto

Download Manual

 Entrada 0,333V

2 Medidas (duplo); Transdutor para TC e sensor Rogowski (TC Fexível) com saída 0,333V.

Qualquer TC ou sensor Rogowski (TC Flexível) com saída 0,333V.


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha M1VFF2P
...... Foto

Download Manual

 Entrada 0,333V

3 Medidas (triplo); Transdutor para TC e sensor Rogowski (TC Fexível) com saída 0,333V.

Qualquer TC ou sensor Rogowski (TC Flexível) com saída 0,333V.


0-4V; 0-5V;
1-4V; 0-10V;
0-1mA; 0-20mA;
4-20mA; 4-0V;
5-0V; 10-0V;
1-0mA; 20-0mA;
20-4mA; ±4V;
±5V; ±10V;
±20mA; PWM;
RS485 MODBUS;
outros.

 Transdutores de Corrente Linha M1VFF3P
...... Foto

Download Manual
